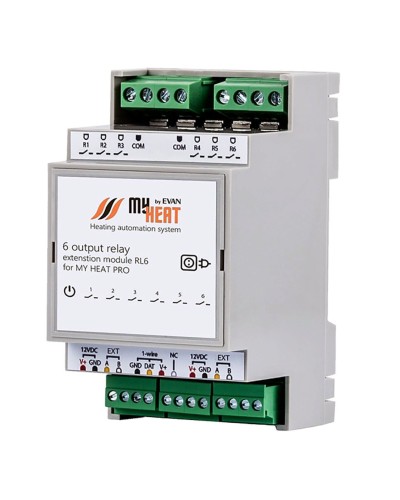

Описание My Heat RL6. Блок реле. Эван

Модуль релейный проводной (электромагнитное реле); RS-485, 1-Wire; U-пит.9...12 В, P-потр.8 Вт; 6 релейных выходов; U-коммут.250 В, I-коммут.3 А; 52.3x90.2x57.8 мм. Корпус для установки на DIN рейку.

Назначение изделия

Модуль MY HEAT RL6 подключается к контроллеру по проводной шине и предназначен для коммутации дополнительных шести выходов электрической нагрузки посредством электромагнитного реле. Для связи с контроллером оснащен интерфейсом RS-485 (посредством внутреннего протокола MY HEAT). Модуль оснащен интерфейсом 1-wire для подключения шлейфа цифровых датчиков температуры. Ключевой особенностью модуля является встроенная функция ПИД-регулирования до 3-х контуров одновременно. Модули расширения предназначены для использования в автоматизированных системах отопления и горячего водоснабжения под управлением теплового контроллера MY HEAT. Модули расширяют возможности контроллера MY HEAT, предоставляя дополнительные функции, интерфейсы и порты ввода/вывода.

Особенности

- коммутация выходов электрической нагрузки посредством электромагнитного реле;
- опрос цифровых температурных датчиков по шине 1-wire;
- ПИД-регулирование до трех контуров одновременно;
- автоматическое восстановление работоспособности после сбоев;
- индикация состояния;
- используется реле для включения нагрузки, издающие щелчок при замыкании/размыкании;
- взаимодействует с контроллером по проводной шине RS485.

Параметры релейных выходов:	- RS-485: внутренний протокол MY HEAT
- кол-во выходов типа "СК": 6	Напряжение питания, B:
- коммутируемое напряжение, В: 250	- от внешнего источника питания: 9…12
- коммутируемый ток, А: 3	Потребляемая мощность, Вт:
Внешние интерфейсы для обмена, программирования и управления:	- максимальная: 8
- 1-Wire: есть	Габаритные размеры. мм: 52.3х90.2х57.8
