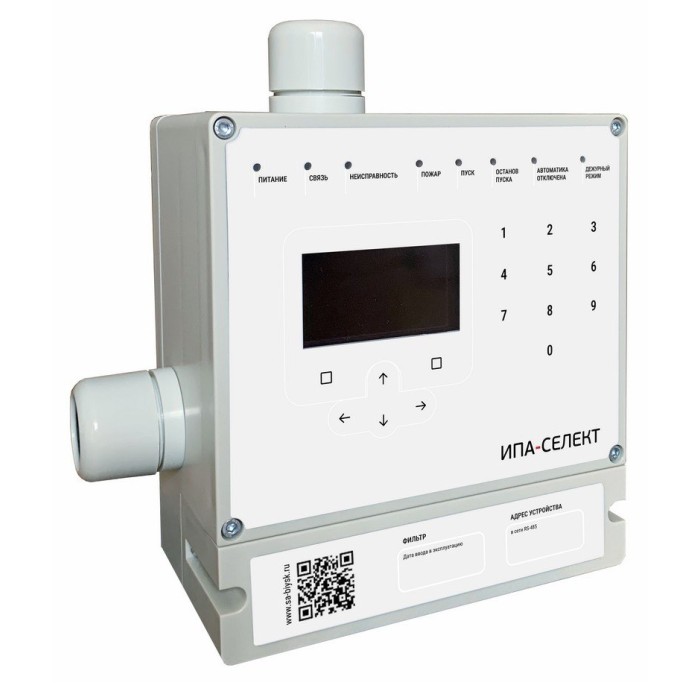

ИП 212-4 ИПА-СЕЛЕКТ. Извещатель аспирационный с выбираемым классом чувствительности. Спецавтоматика, Бийск в Кургане

Описание ИП 212-4 ИПА-СЕЛЕКТ. Извещатель аспирационный с выбираемым классом чувствительности. Спецавтоматика, Бийск

Одноканальный аспирационный извещатель с выбираемым классом чувствительности A, B, C (по ГОСТ Р 53325-2012); формирует извещения о пожаре по одному из трёх выбираемых алгоритмов обнаружения: дымовой (только дым), комбинированный (дым + газ СО), мультикритериальный (дым + рост ↑T, °C + газ СО); RS-485 (протокол MODBUS RTU); длина воздухопровода до 100 м для класса А и до 200 м для класса С, возможность U-образного разветвление трубы с общей длиной до 400 м, D-наружный - 25 мм, D-внутренний - 21...23 мм; U-пит. 19…60 В, I-пот. 600 мА (max); свет. инд.: "Питание", "Связь", "Неисправность", "Пожар", "Пуск", "Останов пуска", "Автоматика отключена"; 4 сигнальных выхода 0,1 А/150 В: "Деж.режим", "Пож.1", "Пож2", "Авария"; реле "ПУСК" 3 А/250 В; выходы управления 2 шаровыми кранами с электроприводами 10,2...52В/1А; IP54, t-раб. -20(-30)...+55°C, габ.размеры 211х237х99 мм, 1.6 кг

Назначение изделия

Извещатель пожарный аспирационный ИПА-СЕЛЕКТ предназначен для защиты объектов от пожаров и управления автоматическими средствами пожаротушения. Рекомендуется для защиты помещений небольшой площади, серверных, холодных складов с температурой до минус 30 °C, объектов, где возможно кратковременное присутствие факторов, идентичных дыму (пар, мелкодисперсная пыль, сценический дым). Принцип работы основан на активном отборе воздуха через систему труб с отверстиями, расположенную защищаемой зоне, анализа концентрации угарного газа, температуры, концентрации дыма и формирование извещений во внешние цепи сигналов «Дежурный режим», «Пожар 1», «Пожар 2», «Пуск», «Останов пуска», «Неисправность».

Особенности

- возможность выбора класса чувствительности и алгоритма обнаружения;
- раннее обнаружение: обнаружение очага возгорания и запуск системы пожаротушения в несколько раз быстрее, чем у традиционных извещателей;
- обнаружение возгорания в сложных условиях, при большой высоте помещений до 30 м;
- светодиодные индикаторы, графический экран и клавиатура обеспечивают высокую информативность отображаемой информации, облегчая настройку во время пусконаладочных работ и эксплуатации;
- извещатель контролирует состояние трубопроводной системы и загрязнение фильтра;
- широкий диапазон питающего напряжения и регулируемая скорость аспиратора позволяют выбрать оптимальный режим и уменьшить токопотребление;
- возможность программирования задержки запуска аспиратора позволяет исключить перегрузки по питанию;
- формирование команд управления во внешние цепи осуществляется с помощью контактов реле, транзисторных ключей и интерфейса RS-485 по протоколу MODBUS RTU;
- удаленный контроль параметров извещателя через компьютер с помощью программы «Конфигурирование и мониторинг ИПА»;
- встроенные гермовводы для подключения трубопровода, клипсы и наклейки с калиброванными отверстиями для воздухозаборных отверстий, капилляры для скрытой защиты помещений и защиты труднодоступных мест;
- фильтр на заборные отверстия позволяет увеличить период обслуживания трубопроводной системы извещателя;
- возможность управления двумя шаровыми кранами с электроприводами с контролем целостности цепи.

Дополнительное оборудование

(016133) - Труба ПВХ D=25 L=3м (63925), жесткая гладкая легкая

(223579) - Труба ПВХ жёсткая атмосферостойкая лёгкая L=3м D=25 (63925UF)

(031498) - Труба ПВХ D=25 L=2м (62925), жесткая гладкая легкая

(300950) - Труба гладкая жесткая D=25 L=3м, серая (CTR10-025-K41-060I)

(016045) - Держатель с защелкой

(232147) - Муфта труба-труба D=25, IP67 (50125)

(242776) - Поворот D=25 труба-труба, IP67 (50025)

(016333) - Муфта гибкая труба-труба D=25, IP65 (50325)



(263114) - Клипса для крепления наклеек

(263113) - Комплект наклеек с отверстиями

(252745) - Картридж-фильтр для ИПА v3, v4, v5

(277975) - Капилляр для скрытой установки или забора воздуха из замкнутого объёма

(279988) - Комплект для обслуживания ИПА

(305707) - Фильтр заборного отверстия для ИПА v4, ИПА-СЕЛЕКТ

(283362) - Сверло центровочное для ИПА

Видеоматериалы

Тип извещателя: аспирационный мультикритериальный	Ток потребления, мА:
Чувствительность извещателя, дБ/м: 0.001 до 0.5	- максимальный: 600
Порог срабатывания на СО, ppm: 1…600	Параметры выходов: 100 мА; 150 В
Температура газовоздушной смеси, °C: -20…+55	Параметры реле: 3 А; 250 В
Напряжение питания, B:	Интерфейс управления: RS-485 (MODBUS RTU)
- от внешнего источника питания: 19…60	Степень защиты: IP54
Диапазон рабочих температур, °С: -10…+55
