Спектрон-901-Exd-Н-В-HART. Извещатель пожарный пламени взрывозащищенный. Спектрон НПО в Кургане

Описание Спектрон-901-Exd-Н-В-HART. Извещатель пожарный пламени взрывозащищенный. Спектрон НПО

Извещатель пламени взрывозащищенный PB Ex db I Mb X/1Ex db IIC T6...T4 Gb X/Ex tb IIIC T85ºC...T135ºC Db X с функцией самоконтроля; регистрирует излучение в ИК и УФ диапазонах, не реагирует на сварочные работы; угол обзора 90°, инерционность срабатывания 5/10/15/25 сек (задается пользователем); 4 проводная схема подключения; U-пит. 18..28 В. I-деж. 20 мА, I-пож. 40 мА, I-потр. подогрева ≤250мА; реле "ПОЖАР", "НЕИСПРАВНОСТЬ", RS-485(HART), IP68, t-раб.-70…+90°C, 350х255х140 мм. Корпус из нержавеющей стали. Встроенный аналоговый (AHD) видеомодуль, 3.6 мм, 1024х720, SD-CARD до 16 Гб, U-пит.12 В, I-потр.500 мА. Нужные каб.вводы указываются при заказе

Назначение изделия

Устройство представляет собой многодиапазонный пожарный извещатель пламени с видеомодулем. Обнаружение очага пламени производится по наличию электромагнитного излучения в разных диапазонах инфракрасного и ультрафиолетового спектра.
Видеомодуль предназначен для регистрации тревожных событий. Видеомодуль расположен на одной оси с извещателем пламени.
Фотографии с аналогового видеомодуля поступают на интерфейс RS-485 расположенный на плате коммутации ИПП и по протоколу Modbus RTU передаются на принимающее устройство со скоростью 1 фотография в секунду. Так же данные могут хранится на внешнем носителе информации.

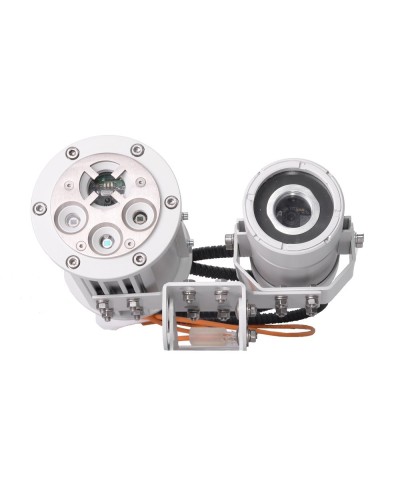

Видеомодуль изготавливается в отдельном корпусе и устанавливается на общий кронштейн с ИПП. Питание на видеомодуль поступает от ИПП по бронированному кабелю. Для работы видеомодуля в ИПП установлена отдельная плата питания. Видеомодуль без ИК-подсветки и обогрева.
Извещатель предназначен для систем пожаротушения и систем пожарной сигнализации на объектах нефтегазовых отраслей и их инфраструктуры.

Тип извещателя: четырёхпроводный	Степень защиты: IP66/IP68
Маркировка по взрывозащите: PB Ex db I Mb X/1Ex db IIC T6…T4 Gb X/Ex tb IIIC T85ºC…T135ºC Db X	Диапазон рабочих температур, °С: -70…+90
Конструкция извещателя: со встроенным элементом	Габаритные размеры, мм:
Диапазон регистрируемого излучения: ИК + УФ	- извещатель: 350х255х140
Интерфейс линии связи для передачи данных: HART	Масса извещателя, кг, не более: 6
Дальность обнаружения тестового очага пожара, м:	Параметры видеомодуля:
- ТП-5 (нефтепродукты): 60	- тип видеомодуля: аналоговый (AHD)
- ТП-6 (спирты): 50	- цветопередача: Цветной или черно-белый (фото)
Угол обзора, град:	- разрешение: 1024х720
- в горизонтальной плоскости: 90	- угол обзора: 82° по горизонтали; 45° по вертикали
Напряжение питания, B:	- локальное хранилище: SD-CARD до 16Гб
- постоянного тока: 18…26	- объектив: 3.6
Ток потребления, мА:	- интерфейс: RS-485+реле
- в дежурном режиме не более: 20	- напряжение питания видеомодуля, В: 12 (поступает от ИПП по бронекабелю)
- в режиме «ПОЖАР»: 50	- ток потребления, мА: не более 500
